Как работают дисковые тормоза
Как работают дисковые тормоза



У большинства современных автомобилей дисковые тормоза на передних колесах, а у некоторых - на всех четырех.

Дисковый тормоз - часть тормозной системы, которая фактически и помогает автомобилю остановиться. Самый распространенный тип дискового тормоза - однопоршневой плавающий суппорт. В этой статье мы расскажем об этом типе дискового тормоза.

🔎 Основное устройство дискового тормоза.

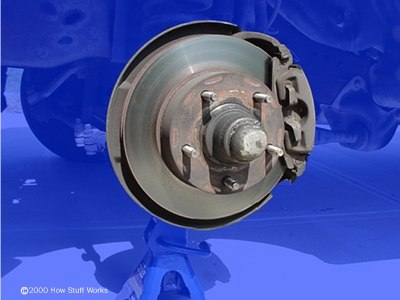

Местоположение дисковых тормозов в автомобиле.

Главные компоненты дискового тормоза:

-Тормозные колодки.

-Суппорт с поршнем.

-Ротор, крепящийся к ступице.

Дисковый тормоз очень похож на тормоза велосипеда, которые имеют суппорт, прижимающий тормозные колодки к колесу. Но тут тормозные колодки сжимают не само колесо, а ротор, и воздействие происходит гидравлическим путем, а не через кабель. Трение колодок и диска приводит к тому, что диск замедляет ход.

Движущийся автомобиль обладает определенным количеством кинетической энергии, и тормозам необходимо погасить ее, чтобы остановить автомобиль. Как же тормоза это делают? Каждый раз, как только Вы останавливаете автомобиль, тормоза преобразовывают кинетическую энергию в тепло от трения колодок и дисков. Естественно они нагреваются, и весьма ощутимо. Поэтому большинство тормозных дисков делаются вентилированными.

Вентилированные тормоза обладают лопастями, находящимися между двух сторон диска, они прогоняют воздух сквозь диск, обеспечивая охлаждение.

🔎 Саморегулирующиеся тормоза.

Однопоршневый дисковый тормоз с плавающей скобой является самоцентрирующимся и саморегулирующимся. Такой суппорт способен скользить из стороны в сторону, двигаясь таким образом к центру каждый раз, как только начинает работать тормоз. Так как нет никакой пружины, которая отталкивает колодки от диска, колодки постоянно соприкасаются с ротором (но резиновое уплотнение поршня, и любое колебание в роторе может отодвинуть колодки на небольшое расстояние от ротора). Это важно, поскольку поршни в тормозах намного больше в диаметре чем те, которые находятся в главном цилиндре. Если бы тормозные поршни уходили в цилиндры, то пришлось бы несколько раз нажать педаль тормоза, для того, чтобы впрыснуть достаточное количество жидкости в тормозной цилиндр с целью приведения тормозных колодок в действие.

Раньше автомобили обладали двух, а то и четырех поршневым суппортом . Поршень (или два) на каждой стороне ротора вымещал колодку со своей стороны. От этого отказались, т.к. одно-поршневые конструкции являются более дешевыми и надежными.

🔎 Ручной тормоз.

В случае полного отказа основной системы торможения в автомобилях с дисковыми тормозами на всех четырех колесах, ручной тормоз приводится в действие отдельной системой. В большинстве автомобилей, чтобы привести в действие ручной тормоз, используется специальный трос(кабель).

У некоторых автомобилей с дисковыми тормозами на всех четырех колесах есть отдельный барабанный тормоз, встроенный ступицу задних колес. Этот барабанный тормоз используется только аварийной тормозной системы, и приводится в действие только кабелем; он не имеет гидравлики. У других автомобилей есть рычаг, который поворачивает винт, или приводит в действие кулачок, который давит на поршень дискового тормоза.

🔎 Сервисное обслуживание тормозов.

Наиболее распространенный тип обслуживания тормозов - замена колодок. Обычно на тормозных колодках имеется металлический элемент - индикатор износа. Когда фрикционный материал стирается, индикатор износа взаимодействует с диском, издавая резкий звук. Это означает, что пришло время менять колодки. В суппорте имеется смотровое отверстие, чтобы видеть, сколько фрикционного материала осталось на колодках.

Иногда, на тормозной поверхности ротора возникают повреждения, например канавки различной глубины. Это может случиться если изношенная колодка находится в автомобиле слишком долго. Тормозные роторы могут также деформироваться, то есть потерять свою плоскостность. Если это случается, тормоза могут дрожать или вибрировать, когда вы останавливаетесь. Обе проблемы могут быть устранены путем повторной чистовой обработки (так называемая механическая обработка) ротора. Некоторое количество материала удаляется с обеих сторон ротора, чтобы восстановить плоскую и гладкую поверхность.

Вам не нужно проводить повторную полировку всякий раз, когда происходит замена колодок, а только если они деформированы или повреждены. На самом деле, полировка роторов, производимая чаще, чем требуется может привести к уменьшению срока их службы. Поскольку данная операция стирает материал, с каждой последующей полировкой роторы тормоза становятся тоньше. У всех тормозных роторов есть требования по минимально допустимой толщине. Эти требования можно найти в заводской инструкции.

Ростовский Николай
